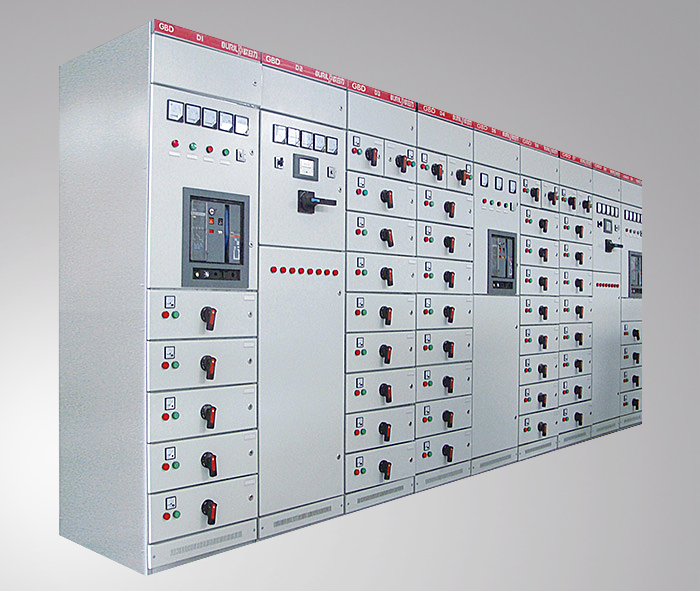

GBD低壓分隔式固定開關柜
a.產品概述
GBD低壓分隔式固定開關柜適用于發電廠、變電所、石油化工部門、工礦企業,高層建筑等低壓配電系統的動力。配電和電動機控制中心,電容呢補償?shù)鹊碾娔苻D(zhuǎn)換,分配和控制用。
開關柜符合IEC439-1992《低壓成套開關設備和控制設備》及GB7251.1-2006《低壓成套開關設備和控制設備》等標準。
使用條件:
1.海拔高度不超過2000米
2.最高環境溫度不超過+40℃,最低環境溫度不低于-5℃,在24小時內平均溫度不高于+35℃。
3.相對濕度在最高溫度+40℃時不超過50%,在較低溫度時允許有較高的相對濕度,如+20℃時為90%;
4.無顯著搖動和沖擊的場合,垂直安裝,傾斜度不應大于5度;
5.空氣清潔,無腐蝕性及爆炸性氣體,無導電及破壞絕緣的塵埃。
b.產品特點
開關柜各功能單元分隔成獨立的小室,可選用插入式開關固定安裝,具有接觸可靠、分斷接通能力高、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎、防護等級高等優點。不會因接插件接觸不良而發生系統故障。
c.主要技術參數
序號 | 項目 | 參數 |
1 | 額定工作電壓 | 380、600V |
2 | 額定頻率 | 50Hz |
3 | 額定工電流(水平母線) | 1600、2500、3150A |
4 | 額定工電流(垂直母線) | 630、1000A |
5 | 水平母線短時耐受電流 | 80 KA/1S |
6 | 垂直母線短時耐受電流 | 50KA/1S |
7 | 水平母線峰值耐受電流 | 176A KA/0.1S |
8 | 垂直母線峰值耐受電流 | 105 KA/0.1S |
9 | 防護等級 | IP30、IP40 |
